Productbeschrijving

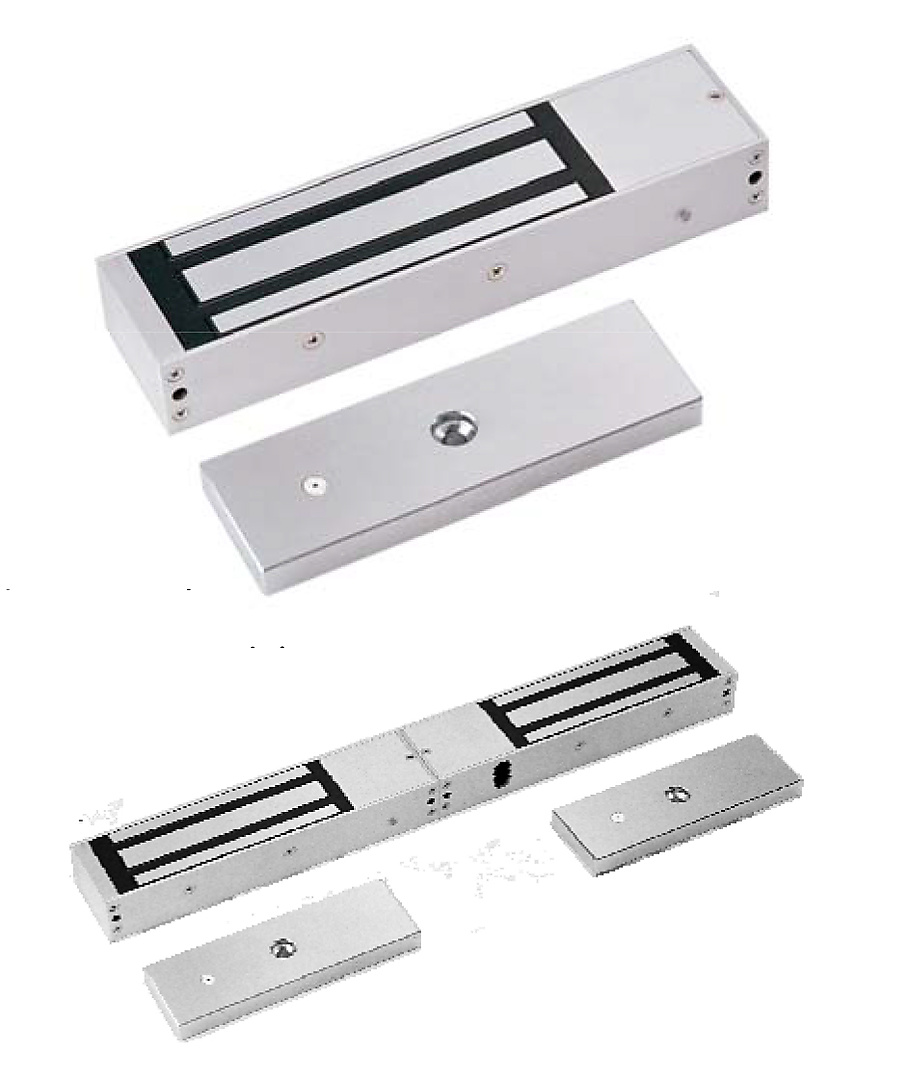

OC542PRO Elektromagnetische deurvergrendeling werkend op ruststroom FS (spanningsloos ontgrendeld). Houdkracht 5.400N. Door de vlakke opbouw en het ontbreken van bewegende delen verkrijgt men een hoge mate van betrouwbare werking en is het geheel minder gevoelig voor bouwkundige onvolkomenheden. Geschikt voor het controleren van personenverkeer en voor hoogfrequent gebruik. De vlakke ankerplaat dient flexibel te worden opgehangen en wordt in bedrijf bij het sluiten van de deur aangetrokken door de elektromagneet. Deze magneet is standaard voorzien van potentiaalvrije signaleringscontacten te weten: detectie of de ankerplaat is aangetrokken en de detectie of dit een magneet eigen ankerplaat is. Beide contacten zijn potentiaalvrij naar buiten uitgevoerd. De behuizing is voorzien van een LED indicatie welke aangeeft of de deur dicht, open of te openen is.
Productspecificaties
| Houdkracht | 550 kg |
| 5400 n per magneet | |
| Signaleringscontacten | |
| Led indicatie | |
| Afmeting magneet (l x b x h) | 267 x 66 x 40mm (oc-540) 534 x 72 x 40 mm (oc-542) |
| Afmeting ankerplaat (l x b x h) | 200 x 58 x 17 mm |
| Houdkracht | 5.400n |
| Aansluitspanning | 12/24v= |
| Tolerantie | +5% |
| Stroomafname | 500ma@12v= |
| 250ma@24v= (per magneet)= | |
| Signalering grendelstand | potentiaalvrij |
| 1 a bij 24v= | |
| Signalering deurstand | potentiaalvrij 1 a bij 24v= |
